打孔盖结构对气流阻断效应的物理分析

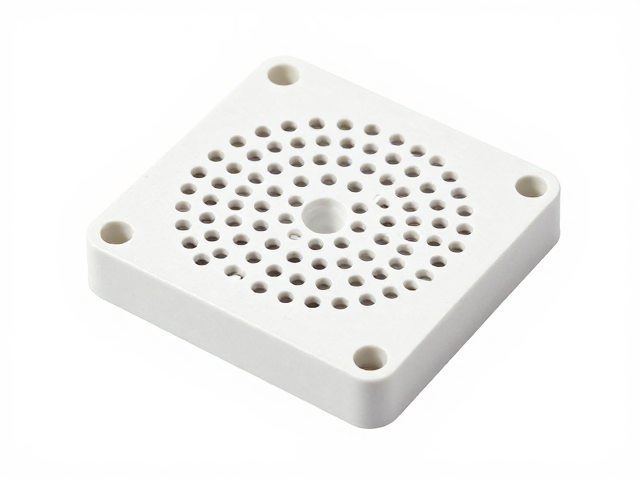

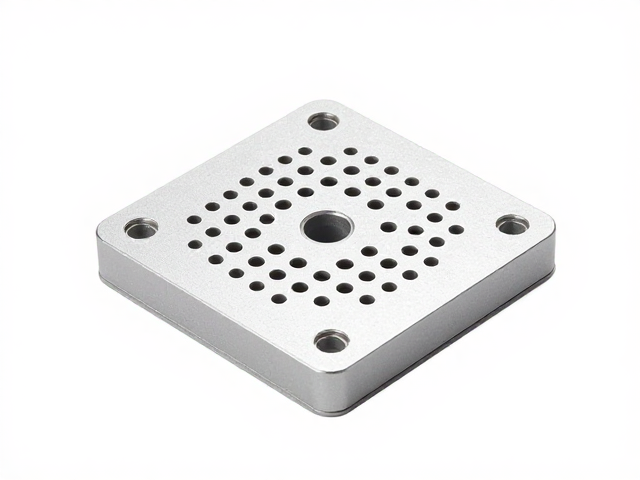

温湿度传感器在长期运行中，内部感湿元件容易因灰尘堆积或局部湿气凝结产生读数漂移，传统的全封闭防护盖虽然能阻挡异物，却完全阻断了内外空气的自然对流通道。打孔盖的设计初衷是在物理防护与气体交换之间寻找平衡点，其核心难点在于孔洞的分布密度与孔径大小直接决定了透气效率。当孔洞面积占比过低时，传感器响应时间显著延长，无法实时捕捉环境温湿度的微小变化；若孔洞过大，则失去了防护意义，导致粉尘进入内部污染探头。因此，支撑点的位置与形态必须经过严密的流体力学计算，确保在覆盖孔洞有效区域的同时，提供足够的结构强度以维持盖子与传感器本体的密封贴合。

支撑点的设计不仅仅是连接件，更是维持透气通道开放的关键变量。在常见的卡扣或螺丝固定结构中，支撑点往往位于盖板边缘，这种布局容易因为安装应力导致盖板轻微形变，进而压迫打孔区域，造成局部透气孔闭合或变形。优化后的支撑点布局倾向于在盖板中心或对称轴附近设置辅助支撑，配合边缘固定点，形成多点受力平衡。这种结构能确保盖板在长期受压或温度变化导致材料热胀冷缩时，打孔区域始终保持预设的开放状态，避免因机械形变导致的透气性衰减。通过精确计算支撑点的刚度，可以在保证安装稳固性的前提下，最小化对盖板整体平整度的影响，从而维持气流通过的阻力系数处于理想区间。

支撑点力学结构对安装稳定性的影响机制

安装稳定性直接关乎传感器数据的长期一致性，支撑点在此过程中承担着分散应力和定位对准的双重任务。传统的单点或两点支撑容易在震动环境下产生微动磨损，导致盖板松动，进而改变打孔盖与传感器探头的相对位置，造成测量盲区或读数偏差。采用多点环形分布或三角支撑结构，能够更均匀地分散来自外部环境的机械应力。例如，在工业级温湿度传感器中，常见的四点或六点支撑设计，通过优化支撑点的材质硬度与表面处理，增加了摩擦系数，防止因长期震动导致的松脱。同时，支撑点的高度一致性至关重要，任何微小的高度差都会在盖板安装后形成翘曲，导致局部密封不严或透气孔受阻。

为了提升安装的容错率，支撑点常采用自定位或导向结构设计。在模具注塑阶段，支撑点表面可设计为微锥度或设置导向槽，使得盖板在安装过程中能够自动对准中心位置，减少人工安装误差。这种设计不仅提高了生产效率，更保证了每一台设备的打孔盖安装精度一致。此外，支撑点的材料选择需考虑耐老化特性，特别是在高温高湿环境中，普通塑料支撑点易发生蠕变或脆化，导致固定失效。选用工程塑料如聚醚醚酮（PEEK）或经过特殊处理的聚碳酸酯，能够保持长期的力学性能稳定，确保支撑点在数年甚至更长的使用寿命周期内，始终维持规定的预紧力和结构完整性，从而保障传感器在恶劣工况下的安装可靠性。

透气性优化与结构设计的协同考量

透气性的提升并非单纯增加孔洞数量，而是需要结合支撑点结构进行系统性优化。支撑点的高度决定了盖板与传感器本体的间距，这一间距直接影响空气流动的湍流程度和交换效率。过小的间距会导致气流阻力急剧增加，形成“死区”，使得新鲜空气难以快速到达感湿元件表面；过大的间距则可能削弱盖板的结构强度，增加震动风险。因此，支撑点的高度通常经过严密的测试，设定在2-5毫米的区间，这一范围能在保证结构强度的同时，提供足够的空间让空气形成有效的对流循环。部分高端设计还采用阶梯式支撑点，即在不同方位设置不同高度的支撑，引导气流以特定角度进入，进一步提升换气效率。

打孔的几何形态与支撑点的布局存在严密的耦合关系。圆形孔洞在受力分析中应力分布较为均匀，不易产生裂纹，但其透气面积利用率相对较低；菱形或六边形孔洞在紧密排列时能获得更高的开孔率，但需注意孔洞边缘的应力集中问题，支撑点的位置应避开孔洞边缘的高应力区，以防止长期震动导致孔洞扩大或盖板破裂。在实际应用中，支撑点常设计为与孔洞阵列交错分布，既保证了整体结构的连贯性，又避免了支撑点对气流的直接阻挡。通过计算流体动力学（CFD）模拟，可以精确预测不同支撑点布局下的气流速度场，从而迭代优化支撑点的位置和形状，确保在最小化气流阻力的同时，最大化传感器的动态响应速度，实现透气性与结构稳定性的完美统一。
